Графическое представление значений

В этой статье мы рассмотрим как средствами HTML 5 визуально отобразить скалярные величины и состояние текущего прогресса необходимой нам задачи.

Тег <meter>

Элемент <meter>html5 предназначен для отображения скалярной величины в заданном диапазоне или же для графического представления дробного числа. Для использования данного тега должно быть известно максимальное значение.


Данный тег используется, к примеру, как необходимость отображения релевантности поискового запроса, результатов опроса, заряда батареи, использования дискового пространства и тому подобное. Текст внутри тега отображается только для тех браузеров, которые его не поддерживают (в настоящее время только Internet Explorer не поддерживает этот элемент).


Давайте рассмотрим атрибуты, которые необходимо использовать совместно с тегом:

АтрибутЗначениеОписание
minhtml5number Атрибут обозначает минимально допустимое значение. Значение по умолчанию ноль.
maxhtml5 number Атрибут обозначает максимально возможное значение. Значение по умолчанию один. Если максимальное значение задано меньшим чем минимальное, то они меняются местами.
lowhtml5 number Атрибут определяет низкие значения (но не минимальные). Это значение должно быть меньше чем high. Если указывается значение low меньше чем значение min, то low = min.
highhtml5 number Атрибут отделяет высокие значения (но не максимальные). Если значение high меньше чем значение low, то high = low. Если high задано большим, чем max, то high = max.
optimumhtml5 numberАтрибут обозначает оптимальное значение и должен находиться в пределах от min до max. Оно может быть большим, чем значение high.

Цвет зависит от расположения optimum:
красный: minoptimum < low
желтый: lowoptimumhigh
зеленый: high < optimummax
valuehtml5 number Определяет текущее значение. Является обязательным атрибутом.

Рассмотрим пример использования тега <meter>html5:

<!DOCTYPE html>
<html>
	<head>
		<title>Пример использование тега <meter></title>
	</head>
	<body>
		<p>Заряд батареи</p>
		<meter value = "10" min = "0" max = "100" low = "20" high = "80" optimum = "90">10 из 100</meter> <br>
		<meter value = "20" min = "0" max = "100" low = "20" high = "80" optimum = "90">20 из 100</meter> <br>
		<meter value = "30" min = "0" max = "100" low = "20" high = "80" optimum = "90">30 из 100</meter> <br>
		<meter value = "40" min = "0" max = "100" low = "20" high = "80" optimum = "90">40 из 100</meter> <br>
		<meter value = "50" min = "0" max = "100" low = "20" high = "80" optimum = "90">50 из 100</meter> <br>
		<meter value = "60" min = "0" max = "100" low = "20" high = "80" optimum = "90">60 из 100</meter> <br>
		<meter value = "70" min = "0" max = "100" low = "20" high = "80" optimum = "90">70 из 100</meter> <br>
		<meter value = "80" min = "0" max = "100" low = "20" high = "80" optimum = "90">80 из 100</meter> <br>
		<meter value = "90" min = "0" max = "100" low = "20" high = "80" optimum = "90">90 из 100</meter> <br>
		<meter value = "100" min = "0" max = "100" low = "20" high = "80" optimum = "90">100 из 100</meter>
	</body>
</html>

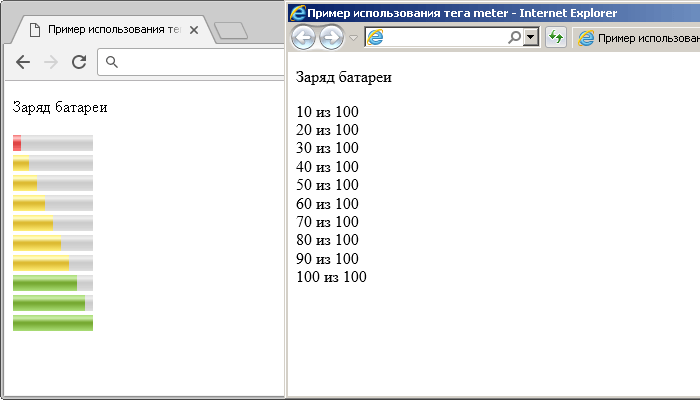

Результат нашего примера в браузере Internet Explorer отображается только текстово (значения, которые мы указали между тегами <meter>html5):

Пример использование тега <meter> в HTML.
Пример использование тега <meter> в HTML.

Тег <progress>

Тег <progress>html5 предоставляет обратную связь пользователю, сообщая о состоянии текущего процесса. Элемент отображает какая часть задачи уже выполнена.

У тега <progress>html5 используется два основных атрибута это maxhtml5, который определяет общий объем текущего процесса (его значение должно быть положительным) и valuehtml5, который указывает уже выполненную часть. Данный тег не поддерживается браузером Internet Explorer версии 9 и ниже.


Тег <progress>html5 не подходит для отображения таких задач как, к примеру, использование дискового пространства или релевантность поискового запроса. Для этих целей в HTML предназначен тег <meter>html5. Обращаю Ваше внимание, что необходимо обязательно указывать закрывающий элемент </progress>.


Текст, размещенный внутри элемента <progress>html5 будет отображен только теми браузерами, которые не имеют поддержки данного элемента.

<!DOCTYPE html>
<html>
	<head>
		<title>Пример использование элемента <progress> в HTML</title>
	</head>
	<body>
		<p>Изучено материала:</p>
		<progress value = "25" max = "100"> </progress>
	</body>
</html>

Результат нашего примера:

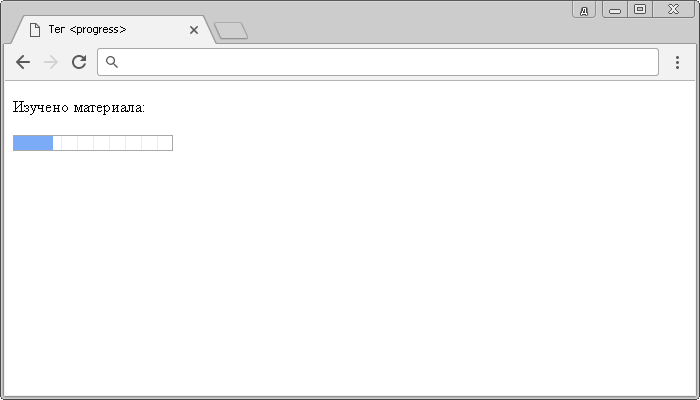

Рис. 31 Пример использование элемента <progress> в HTML (состояние текущего процесса).
Рис. 31 Пример использование элемента <progress> в HTML (состояние текущего процесса).

В следующем примере используются элементы <progress>html5 только с одним атрибутом valuehtml5, важным моментом в этом случае является использование значений между 0 и 1:

<!DOCTYPE html>
<html>
	<head>
		<title>Пример использования атрибута value HTML тега <progress></title>
	</head>
	<body>
		 0.3 - <progress value = "0.3" ></progress></br>
		 0.5 - <progress value = "0.5" ></progress></br>
		 0.7 - <progress value = "0.7" ></progress>
	</body>
</html>

Результат нашего примера:

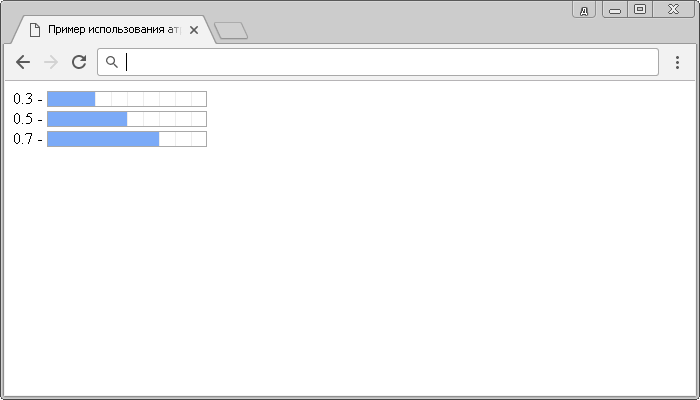

Рис. 31а Пример использования атрибута value HTML тега <progress> (выполненная часть процесса).
Рис. 31а Пример использования атрибута value HTML тега <progress> (выполненная часть процесса).

Если для элемента <progress>html5 не указывать атрибут valuehtml5, то большинство браузеров будут отображать анимацию:





Вопросы и задачи по теме

Перед тем как перейти к изучению следующей темы пройдите практическое задание:

  • Используя полученные знания составьте следующую HTML страницу:

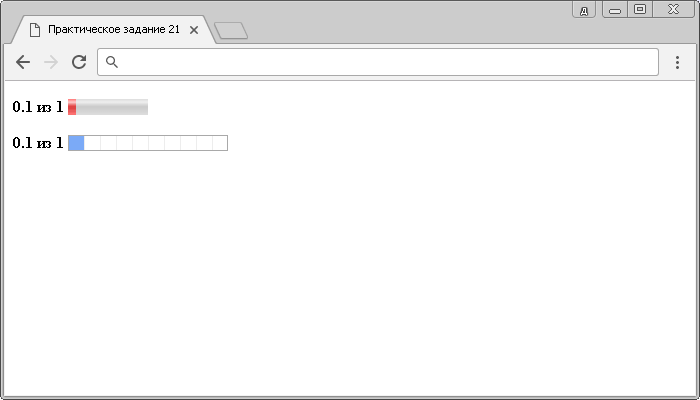

Практическое задание № 21.
Практическое задание № 21.

После того как вы выполните упражнение проинспектируйте код страницы, открыв пример в отдельном окне, чтобы убедиться, что вы все выполнили правильно.
